AC DC Güç Kaynakları (konvertör & invertör)

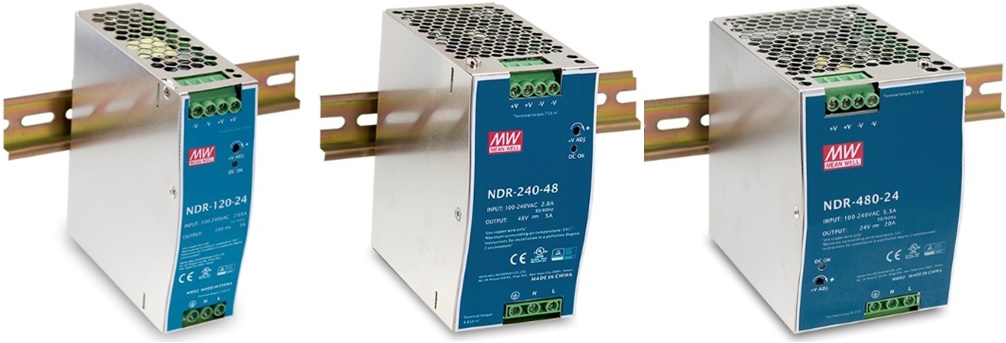

Meanwell NDR Serisi Tek Faz AC-DC Güç Konvertörleri - DIN Rail
NDR

 Model NDR-75-24 NDR-120-48 NDR-240-48 NDR-480-48
 Çıkış  DC Voltaj 24V 48V 48V 48V
 Anma Akımı 3.2A 2.5A 5A 10A
 Anma Güç 76.8W 120W 240W 480W
 Giriş  AC Voltaj 90 ~ 264VAC
 Frekans 47 ~ 63Hz
 AC Akım 1.45A/115VAC, 0.9A/230VAC 2.25A/115VAC, 1.3A/230VAC 2.5A/115VAC, 1.3A/230VAC 4.8A/115VAC, 2.4A/230VAC
 Aşırı Yük Koruması 105 ~ 130% anma çıkış gücü
Akımı sabitler. Hata durumu ortadan kalkınca, otomatik olarak normal çalışmaya devam eder.
 Yüksek Voltaj Koruması 29 ~ 33V 56 ~ 65V 56 ~ 65V 56 ~ 65V
Çıkış voltajını keser. Hata durumu ortadan kalkınca, otomatik olarak tekrar çıkış gücü verir.
 Yüksek Sıcaklık Koruması Çıkış voltajını keser. Sıcaklık normale dönünce, otomatik olarak tekrar çıkış gücü verir.
 Çalışma Sıcaklık Aralığı -20 ~ +70°C
 Boyutları 32x125.2x102mm 40x125.2x113.5mm 63x125.2x113.5mm 85.5x125.2x128.5mm
 Montaj Şekli Endüstriyel DIN-Rail TS-35/7.5 veya TS-35/15
 Datasheet


Meanwell DR Serisi Tek Faz AC-DC Güç Konvertörleri - DIN Rail
DR serisi

 Model DR-75-24 DR-120-48 DRP-240-48 DRP-480-48
 Çıkış  DC Voltaj 24V 48V 48V 48V
 Anma Akımı 3.2A 2.5A 5A 10A
 Anma Güç 76.8W 120W 240W 480W
 Giriş  AC Voltaj 85 ~ 264VAC 85 ~ 264VAC 85 ~ 264VAC 180 ~ 264VAC
 Frekans 47 ~ 63Hz
 AC Akım 1.6A/115VAC, 0.96A/230VAC 2.6A/115VAC, 1.6A/230VAC 2.8A/115VAC, 1.4A/230VAC 4A/230VAC
 Aşırı Yük Koruması 105 ~ 150% anma çıkış gücü
Akımı sabitler. Hata durumu ortadan kalkınca, otomatik olarak normal çalışmaya devam eder.
 Yüksek Voltaj Koruması 29 ~ 34V 56 ~ 65V 54 ~ 60V 54 ~ 60V
Çıkış voltajını keser. Hata durumu ortadan kalkınca, otomatik olarak tekrar çıkış gücü verir.
 Yüksek Sıcaklık Koruması Çıkış voltajını keser. Sıcaklık normale dönünce, otomatik olarak tekrar çıkış gücü verir.
 Çalışma Sıcaklık Aralığı -10 ~ +60°C -10 ~ +60°C -10 ~ +70°C -20 ~ +60°C
 Boyutları 55.5x125.2x100mm 65.5x125.2x100mm 125.5x125.2x100mm 227x125.2x100mm
 Montaj Şekli Endüstriyel DIN-Rail TS-35/7.5 veya TS-35/15


Meanwell EDR Serisi Tek Faz AC-DC Güç Konvertörleri - DIN Rail
EDR

 Model EDR-75-24 EDR-120-24 EDR-120-48
 Çıkış  DC Voltaj 24V 24V 48V
 Anma Akımı 3.2A 5A 2.5A
 Anma Güç 76.8W 120W 120W
 Giriş  AC Voltaj 90 ~ 264VAC
 Frekans 47 ~ 63Hz
 AC Akım 1.45A/115VAC, 0.9A/230VAC 2.25A/115VAC, 1.3A/230VAC 2.25A/115VAC, 1.3A/230VAC
 Aşırı Yük Koruması 105 ~ 130% anma çıkış gücü
Akımı sabitler. Hata durumu ortadan kalkınca, otomatik olarak normal çalışmaya devam eder.
 Yüksek Voltaj Koruması 29 ~ 33V 29 ~ 33V 56 ~ 65V
Çıkış voltajını keser. Hata durumu ortadan kalkınca, otomatik olarak tekrar çıkış gücü verir.
 Yüksek Sıcaklık Koruması Çıkış voltajını keser. Sıcaklık normale dönünce, otomatik olarak tekrar çıkış gücü verir.
 Çalışma Sıcaklık Aralığı -20 ~ +60°C
 Boyutları 32x125.2x102mm 40x125.2x113.5mm 40x125.2x113.5mm
 Montaj Şekli Endüstriyel DIN-Rail TS-35/7.5 veya TS-35/15


Meanwell MDR Serisi Tek Faz AC-DC Güç Konvertörleri - DIN Rail
MDR

 Model MDR-100-24 MDR-100-48
 Çıkış  DC Voltaj 24V 48V
 Anma Akımı 4A 2A
 Anma Güç 96W 96W
 Giriş  AC Voltaj 85 ~ 264VAC
 Frekans 47 ~ 63Hz
 AC Akım 1.3A/115VAC, 0.8A/230VAC
 Aşırı Yük Koruması 105 ~ 150% anma çıkış gücü
Akımı sabitler. Hata durumu ortadan kalkınca, otomatik olarak normal çalışmaya devam eder.
 Yüksek Voltaj Koruması 31.2 ~ 36V 57.6 ~ 64.8V
Çıkış voltajını keser. Hata durumu ortadan kalkınca, otomatik olarak tekrar çıkış gücü verir.
 Yüksek Sıcaklık Koruması Çıkış voltajını keser. Sıcaklık normale dönünce, otomatik olarak tekrar çıkış gücü verir.
 Çalışma Sıcaklık Aralığı -10 ~ +60°C
 Boyutları 55x90x100mm
 Montaj Şekli Endüstriyel DIN-Rail TS-35/7.5 veya TS-35/15


Meanwell RSP Serisi Enclosed Tip AC-DC Güç Konvertörleri
RSP serisi

 Model RSP-1000-48 RSP-1500-48 RSP-3000-48
 Çıkış  DC Voltaj 48V 48V 48V
 Anma Akımı 21A 32A 62.5A
 Anma Güç 1008W 1536W 3000W
 Giriş  AC Voltaj 90 ~ 264VAC 90 ~ 264VAC 180 ~ 264VAC
 Frekans 47 ~ 63Hz
 AC Akım 12A/115VAC, 6A/230VAC 17A/115VAC, 8A/230VAC 20A/115VAC, 16A/230VAC
 Aşırı Yük Koruması 105 ~ 125% anma çıkış gücü 105 ~ 135% anma çıkış gücü 100 ~ 112% anma çıkış gücü
Akımı sabitler. Hata durumu ortadan kalkınca, otomatik olarak normal çalışmaya devam eder.
 Yüksek Voltaj Koruması 56.6 ~ 66.2V 57.6 ~ 67.2V 57.6 ~ 67.2V
Çıkış voltajını keser. Hata durumu ortadan kalkınca, otomatik olarak tekrar çıkış gücü verir.
 Yüksek Sıcaklık Koruması Çıkış voltajını keser. Sıcaklık normale dönünce, otomatik olarak tekrar çıkış gücü verir.
 Çalışma Sıcaklık Aralığı -20 ~ +60°C -20 ~ +70°C -20 ~ +70°C
 Boyutları 295x127x41mm 278x127x83.5mm 278x177.8x63.5mm
 Montaj Şekli Modüler (enclosed tip)


Meanwell SP Serisi Enclosed Tip AC-DC Güç Konvertörleri
SP serisi

 Model SP-320-48 SP-750-48 PSP-600-48
 Çıkış  DC Voltaj 48V 48V 48V
 Anma Akımı 6.7A 15.7A 12.5A
 Anma Güç 321.6W 753.6W 600W
 Giriş  AC Voltaj 88 ~ 264VAC 90 ~ 264VAC 88 ~ 264VAC
 Frekans 47 ~ 63Hz
 AC Akım 5A/115VAC, 2.5A/230VAC 8.8A/115VAC, 4.2A/230VAC 6.8A/115VAC, 3.4A/230VAC
 Aşırı Yük Koruması 105 ~ 135% anma çıkış gücü 105 ~ 125% anma çıkış gücü 105 ~ 135% anma çıkış gücü
Akımı sabitler. Hata durumu ortadan kalkınca, otomatik olarak normal çalışmaya devam eder.
 Yüksek Voltaj Koruması 57.6 ~ 67.2V 57.6 ~ 67.2V 57.6 ~ 67.2V
Çıkış voltajını keser. Hata durumu ortadan kalkınca, otomatik olarak tekrar çıkış gücü verir.
 Yüksek Sıcaklık Koruması Çıkış voltajını keser. Sıcaklık normale dönünce, otomatik olarak tekrar çıkış gücü verir.
 Çalışma Sıcaklık Aralığı -20 ~ +65°C -20 ~ +60°C -20 ~ +60°C
 Boyutları 215x115x50mm 278x127x63.5mm 170x120x93mm
 Montaj Şekli Modüler (enclosed tip)


Meanwell NES Serisi Enclosed Tip AC-DC Güç Konvertörleri
NES serisi

 Model NES-150-48 NES-350-48
 Çıkış  DC Voltaj 48V 48V
 Anma Akımı 3.3A 7.3A
 Anma Güç 158.4W 350.4W
 Giriş  AC Voltaj 180 ~ 264VAC
 Frekans 47 ~ 63Hz
 AC Akım 3A/115VAC, 2A/230VAC 7A/115VAC, 4A/230VAC
 Aşırı Yük Koruması 110 ~ 150% anma çıkış gücü 105 ~ 135% anma çıkış gücü
Akımı sabitler. Hata durumu ortadan kalkınca, otomatik olarak normal çalışmaya devam eder.
 Yüksek Voltaj Koruması 52.2 ~ 64.8V 57.6 ~ 67.2V
Çıkış voltajını keser (Hiccup Modu). Hata durumu ortadan kalkınca, otomatik olarak tekrar çıkış gücü verir.
 Yüksek Sıcaklık Koruması Çıkış voltajını keser. Sıcaklık normale dönünce, otomatik olarak tekrar çıkış gücü verir.
 Çalışma Sıcaklık Aralığı -20 ~ +60°C
 Boyutları 199x98x38mm 215x115x50mm
 Montaj Şekli Modüler (enclosed tip)


Meanwell TS Serisi DC-AC Güç İnvertörleri - True Sine Wave Output
TS serisi

 Model TS-400-248 TS-1000-248 TS-3000-248
 Çıkış  AC Voltaj 200/220/230/240VAC seçilebilir
 Frekans 50/60Hz seçilebilir
 Dalga biçimi True Sine Wave (THD<3%)
 Anma Güç 400W 1000W 3000W
 Giriş  DC Voltaj 42 ~ 60VDC (48V) 42 ~ 60VDC (48V) 42 ~ 60VDC (48V)
 DC Akım 10A 25A 75A
 Verimlilik 88.5% 92% 92%
 Yüksek Sıcaklık Koruması 70°C ± 5°C 70°C ± 5°C 70°C ± 5°C
Çıkış voltajını keser. Sıcaklık normale dönünce, dahili RTH1 güç transistörü sayesinde otomatik olarak tekrar çıkış gücü verir.
 Kısa Devre Koruması Çıkış gücünü keser. Sorun kalkınca otomatik olarak devreye girer.
 Aşırı Yük Koruması 180 sn. 105 ~ 115% yüklenme
Çıkış voltajını keser. Hata durumu ortadan kalkınca, otomatik olarak normal çalışmaya devam eder.
 Çalışma Sıcaklık Aralığı -10 ~ +40°C (100% yük durumunda) 0 ~ +40°C (100% yük durumunda) 0 ~ +40°C (100% yük durumunda)
 Boyutları 205x158x67mm 345x184x70mm 466.8x283.5x100mm
 Montaj Şekli Modüler (enclosed tip)


Meanwell SD Serisi DC-DC Güç Konvertörleri
SD serisi

 Model SD-25C-05 SD-50C-12 SD-100C-24
 Çıkış  DC Voltaj 5V 12V 24V
 Anma Akımı 5A 4.2A 4.2
 Anma Gücü 25W 50.4W 100.8W
 Giriş  DC Voltaj 36 ~ 72VDC 36 ~ 72VDC 36 ~ 72VDC
 DC Akım 0.8A/48V 1.5A/48V 2.4A/48V
 Verimlilik 74% 78% 81%
 Yüksek Gerilim Koruması 5.75 ~ 6.75V/10% yüklenme 16.8 ~ 20V/10% yüklenme 31.5 ~ 37.5V/10% yüklenme
Çıkış gücünü keser. Sorun kalkınca otomatik olarak devreye girer. (Hiccup Modu)
 Aşırı Yük Koruması 105 ~ 150% anma çıkış gücü
Çıkış voltajını keser. Hata durumu ortadan kalkınca, otomatik olarak normal çalışmaya devam eder. (Hiccup Modu)
 Çalışma Sıcaklık Aralığı -10 ~ +60°C -10 ~ +60°C -10 ~ +60°C
 Boyutları 99x97x36mm 159x97x38mm 199x98x38mm
 Montaj Şekli Modüler (enclosed tip)
